Tabela Fácil

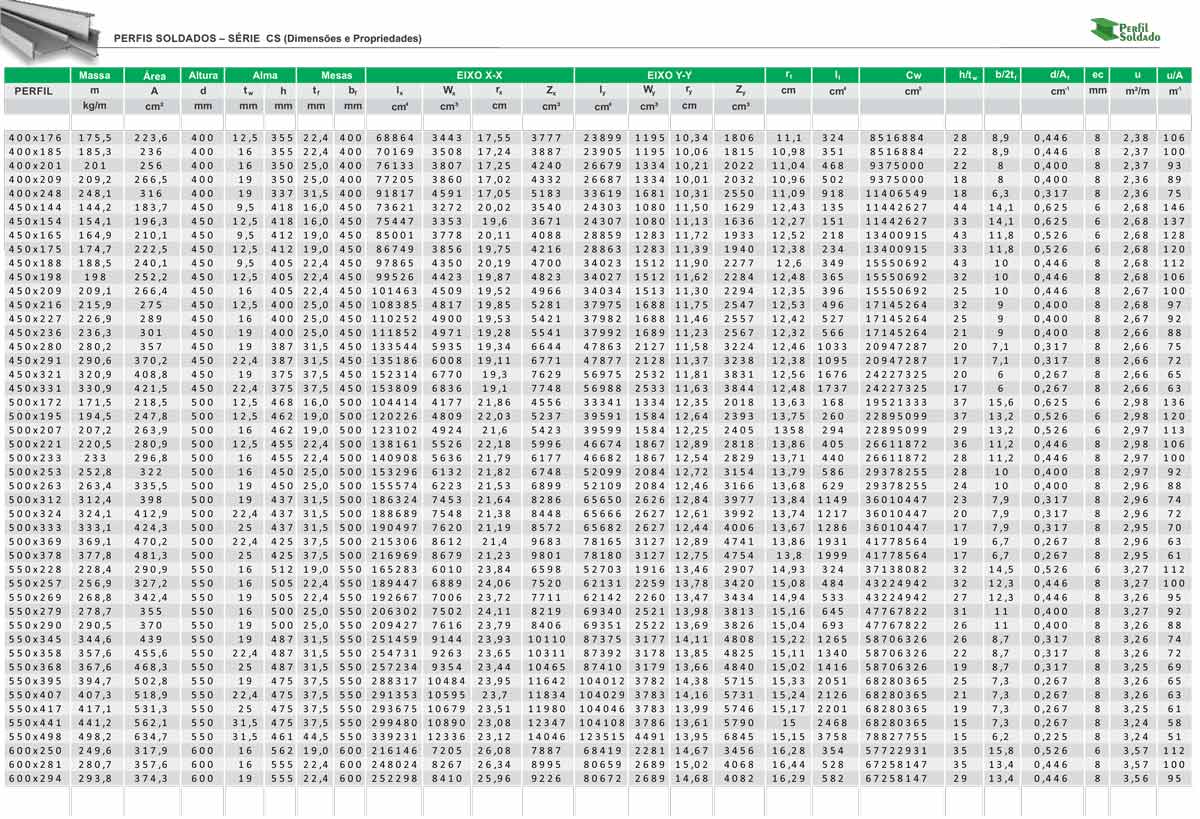

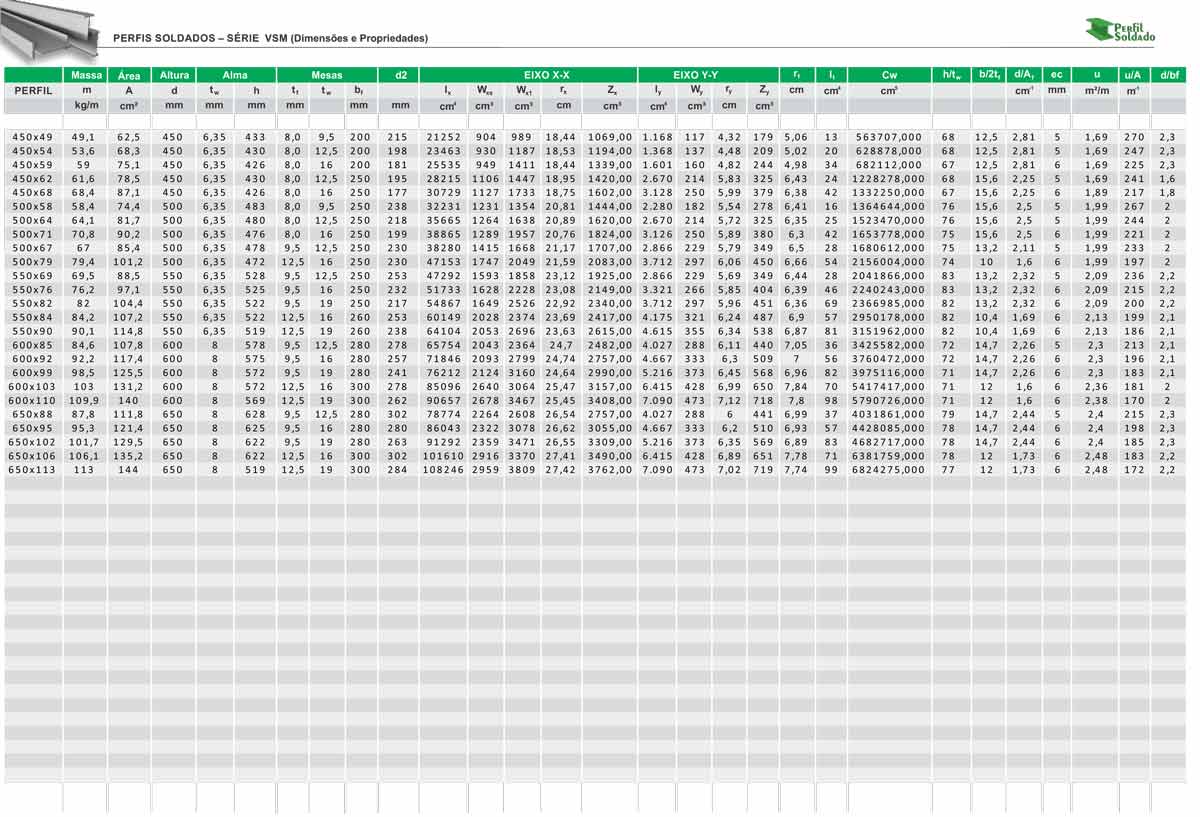

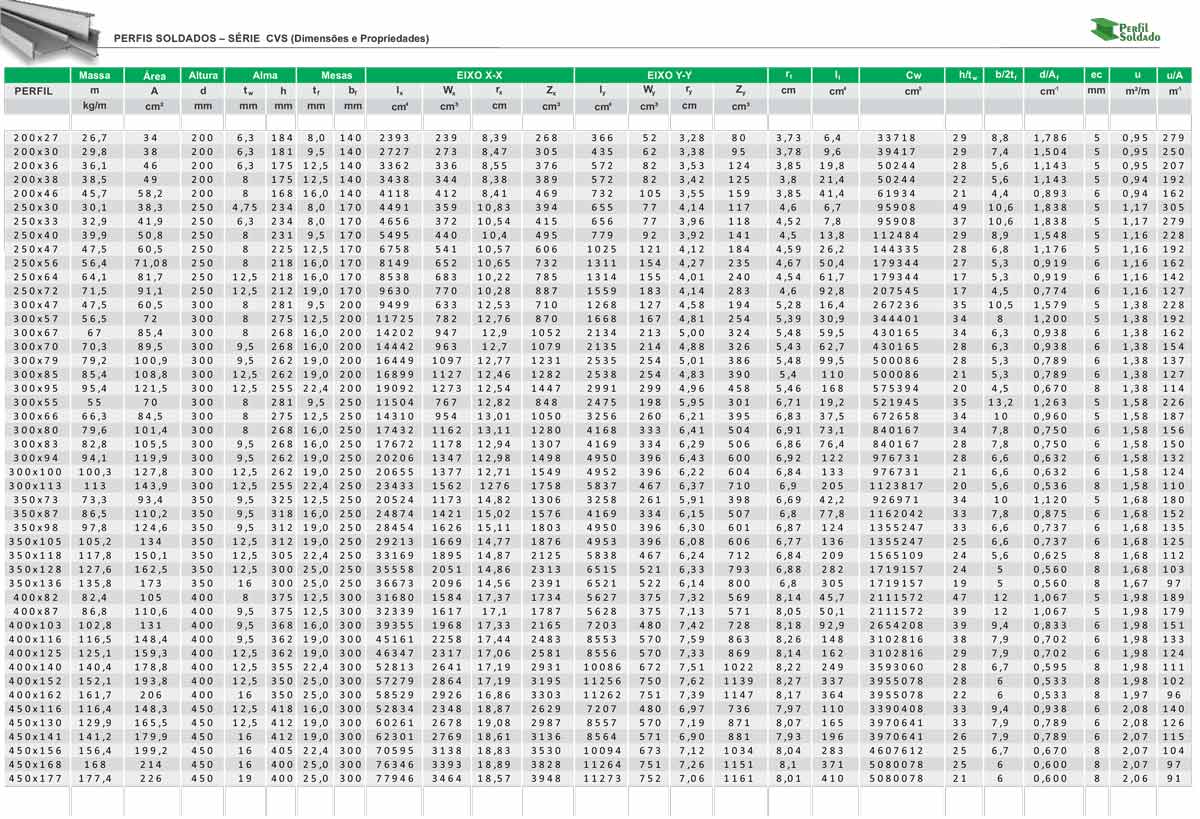

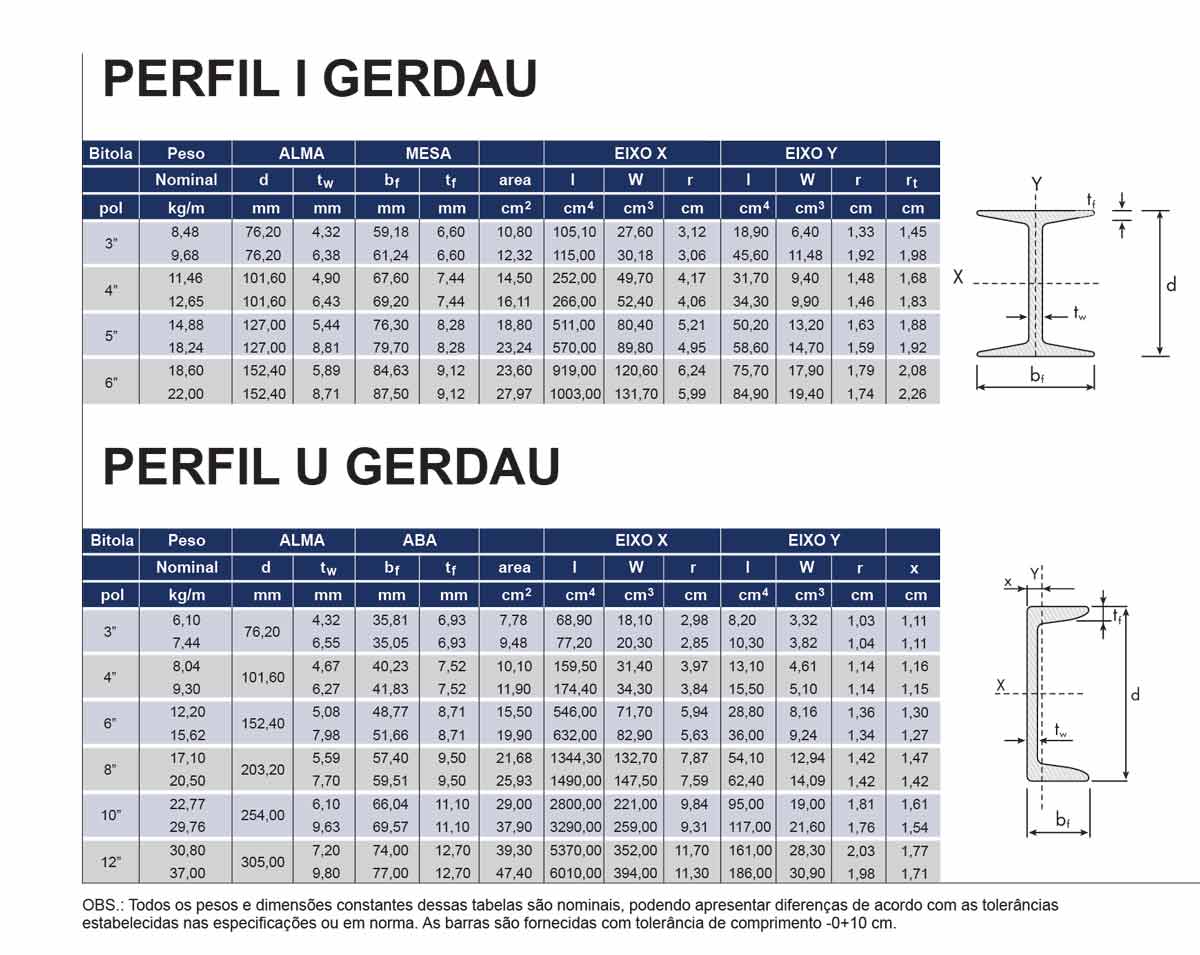

d : Altura do Perfil
bf : Largura da Mesa
tw : Espessura da alma
tf : Espessura da mesa
h : Altura da alma
*ec : Perna efetiva do cordão de solda (dimensão efetiva mínima do filete, compatível com a maior espessura do metal base na junta).
A : Área da seção transversal
P : Peso do perfil por metro linear, excluindo peso dos filetes de solda.
U : Área de pintura por metro linear.
EIXO _x-x : Linha paralela à mesa, que passa pelo centro de gravidade da seção transversal do perfil
EIXO _y-y : Linha perpendicular ao eixo x-x que passa pelo centro de gravidade da seção transversal do perfil.

Ix = Momento de inércia em relação ao eixo x-x
Wx = 21x/d – Módulo de resistência elástico da seção em relação ao eixo x-x
rx = √ (Ix/A) Raio de giração em relação ao eixo x-x
Zx = Módulo de resistência plástico em relação ao eixo x-x
Iy = Momento de inércia em relação ao eixo y-y
Wy = 21y/br – Módulo de resistência elástico da seção em relação ao eixo y-y
ry = √ (Ix/A) Raio de giração em relação ao eixo x-x
Zy = Módulo de resistência plástico em relação ao eixo y-y
rT = Raio de giração da seção formada pela mesa comprimida mais 1/6 da alma em relação ao eixo y-y
IT = [ (h +tf). tw³ + 2 . bf . tf³ ]/3 – Momento de inércia à torção
* A resistência dos dois filetes mínimos em alguns perfis não corresponde à resistência máxima da alma ao cisalhamento.
